一、机床简介

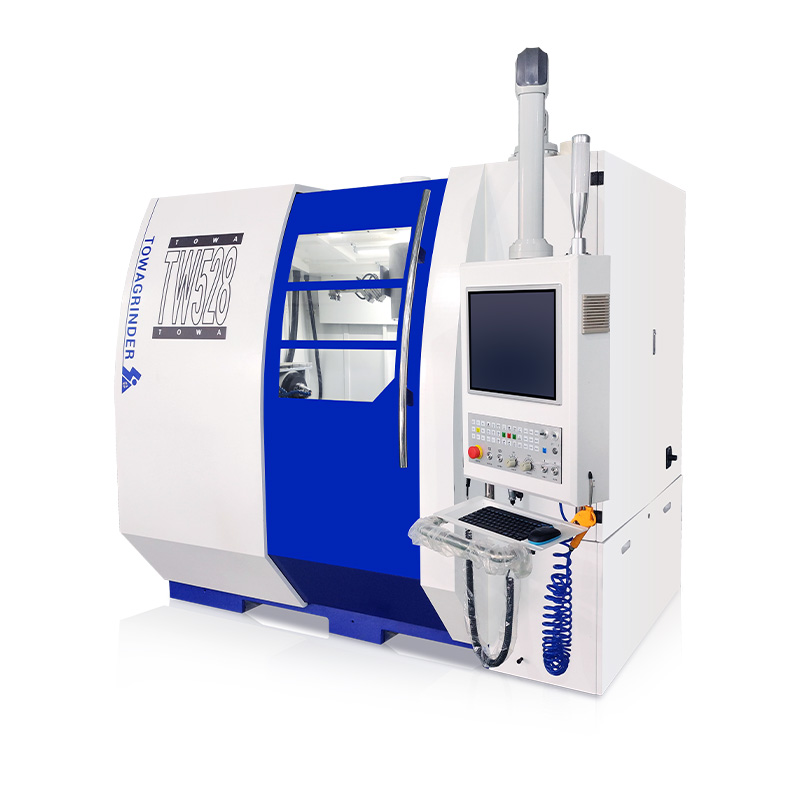

本公司生产的5轴5联动的数控刀具专用磨床 ，是根据德国5轴数控工具磨床的理验及设   计人员实际操机的经验 ，并在刀具生产现场交流而设计。在实用、经济、操作、维修、稳定、 高效上得到体现。
机床采用机床右开门 ，便于机床无限制的操作与维护 ，全封闭的保护罩壳符合生产安全， 为应对特殊工具的生产 ，使设备的伺服轴相对的位置关系达到最优化 ，可对应多品种工具加 工的机构造。
全轴均采用进口的伺服电机与丝杆导轨 ，高精度和分辨率 ，保证刀具的高生产效率及生 产品质。
二、主要配置

♦    1、X轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦    2、Y轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦    3、Z轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦   4、A轴：工件旋转分度轴DD直驱。
♦    5、C轴：旋转分度轴DD直驱。

♦     6、先锋精密万向探针（工件探针）。
♦     7、天然大理石床身及立柱。
♦     8、采用带磁铁的移动型手轮，方便操作。
♦     9、专用高速永磁电主轴，双磨头设计HSK砂轮法兰可整体拆卸至砂轮修整机修整砂轮。
♦     10、主轴电机配永磁电机专用驱动器。
♦    11、机内安装管式密封防油LED灯。

注：
导轨 ：台湾上银  P级；  丝杆： 日本THK  C3级；   伺服马达： 日本安川；

数控系统 ：台湾新代      探针 ：先锋高精度（万向）
